Rusztowanie modułowe typ PIONART – model PionModul PUM

Rusztowanie modułowe typ PIONART – model PionModul PUM jest rusztowaniem systemowym, w którym elementy konstrukcyjne występują osobno w postaci poprzecznic i stojaków, natomiast pomiędzy stojakami występuje odstęp (moduł) do przyłączania innych elementów rusztowania – definicja według normy PN-EN 12811-1. Rusztowanie składa się głównie z komponentów stalowych trwale zabezpieczonych antykorozyjnie poprzez cynkowanie ogniowe.

Cechy charakterystyczne najważniejszych komponentów:

Stojak

Jest podstawowym elementem nośnym rusztowania modułowego. Dzięki wykorzystaniu technologii obróbki plastycznej metalu jest on wykonany z jednego odcinka materiału. Na stojaki stosujemy rury o średnicy 48,3 mm ze stali w gat. S355MH o znacznie podwyższonych parametrach wytrzymałościowych (granica plastyczności na poziomie 460 – 470 MPa), a jednocześnie umożliwiających wykonanie czopa metodą kształtowania na zimno. Dzięki wykorzystaniu tak dobrego materiału, możliwe jest zastosowanie rur o grubości ścianki 2,7 mm, na co pozwala najnowsza norma europejska dotycząca rusztowań: PN-EN 12810-1:2010.

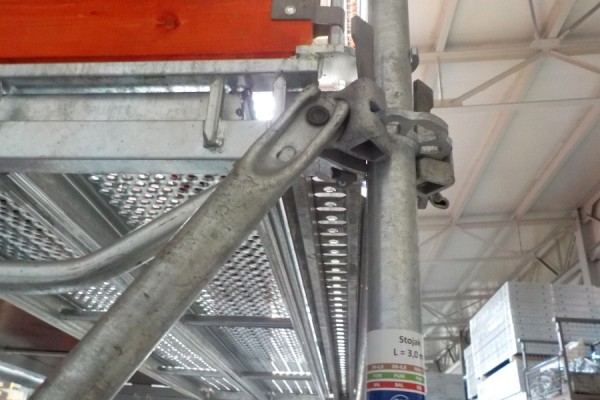

Rozeta węzłowa

Jest głównym elementem łączeniowym dla komponentów tworzących węzeł konstrukcyjny. Posiada 8 otworów montażowych, rozmieszczonych co 45°, umożliwiających montaż rygli rurowych, rygli pomostowych, stężeń pionowych i innych elementów wchodzących w skład rusztowania modułowego.

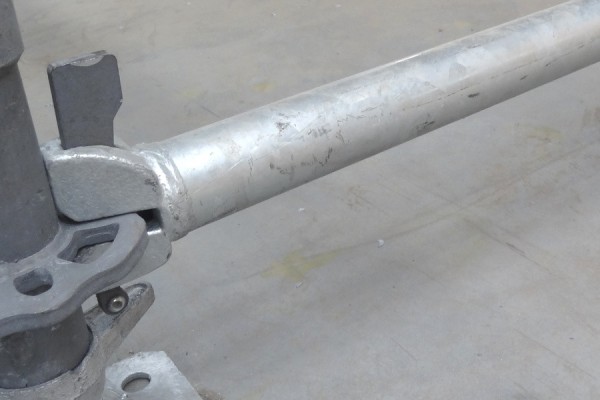

Głowice i kliny

Głowice są specjalnie zaprojektowane i dopasowane dla danego elementu rusztowania, dlatego występują w kilku odmianach – dla rygli rurowych, rygli pomostowych, stężeń pionowych itp. Ze względu na swój skomplikowany i nietypowy kształt wykonane są ze stali poprzez technologię odlewania. Kliny wykonane są ze stali niskostopowej S500MC o podwyższonej wytrzymałości, która charakteryzuje się wysoką odpornością na obciążenia dynamiczne.

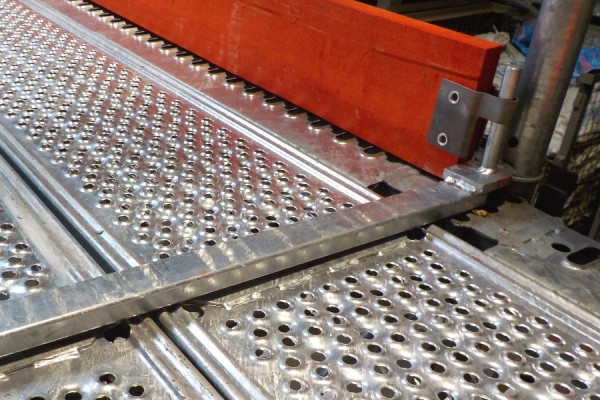

Pomosty stalowe

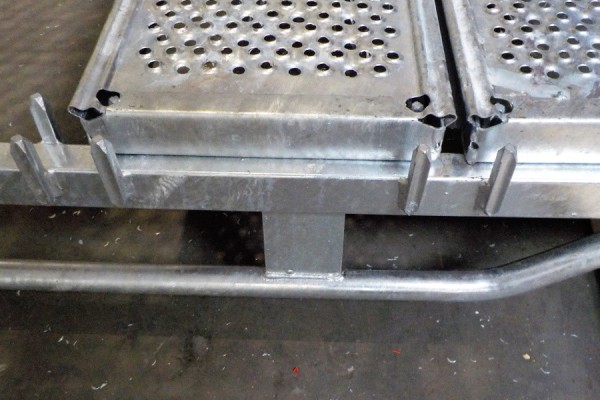

Dzięki zastosowaniu technologii profilowania rolkowego i materiału o odpowiednich parametrach, uzyskano specjalny kształt pomostu z warstwą antypoślizgową, charakteryzujący się dużą sztywnością i wytrzymałością, przy stosunkowo niskiej masie. Pomosty posiadają uchwyty ułatwiające montaż na rusztowaniu. Pomosty stalowe w przypadku rusztowania modułowego występują w 2 odmianach: możliwy jest montaż na bolcach gwiazdkowych lub na rurę.

Rygle rurowe i rygle pomostowe

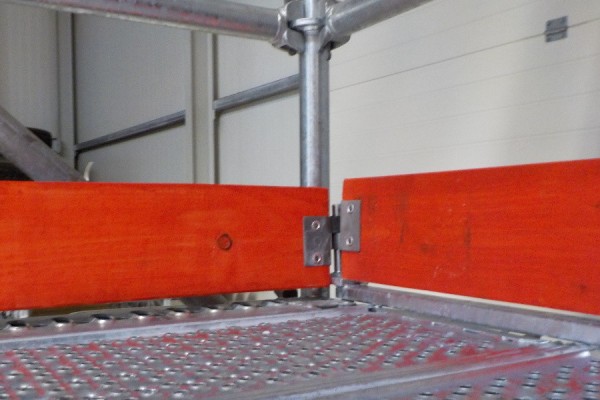

Rygle rurowe, tzw. poprzecznice, umożliwiają montaż pomostów stalowych na rurę, natomiast rygle pomostowe wykorzystują wariant montażu pomostów stalowych na bolce gwiazdkowe. W drugim przypadku możliwe jest wykorzystanie w pewnym zakresie pomostów stalowych i desek burtowych z rusztowania ramowego typ PIONART – model PUM.

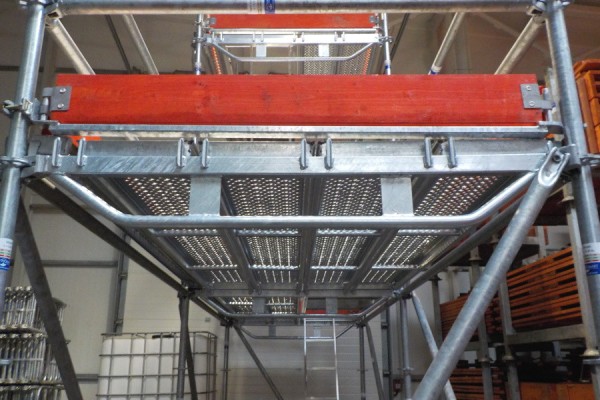

Platformy robocze

Rusztowanie modułowe umożliwia wykonywanie prac na budynkach lub obiektach o nieregularnych kształtach poprzez zastosowanie wolnostojących platform roboczych. Mogą być one także wykorzystane do wykonania ciągów komunikacyjnych w postaci klatek schodowych przy zastosowaniu schodów aluminiowych.
