Szalunek ścienny PionBox (40 kN)

System szalunkowy PionBox produkowany przez firmę PIONART jest przemyślanym technicznie produktem najwyższej jakości. Składa się z ram, narożników i szerokiej gamy osprzętu.

Rama podstawowa to konstrukcja spawana z perforowanych płaskowników i blach węzłowych wykończona poszyciem z laminowanej obustronnie sklejki brzozowej polskiej produkcji. Płaskowniki są cięte i perforowane z dużą precyzją na specjalnych automatach wykrawających. Jednocześnie nacinane są specjalne gniazda, które łączą ze sobą i pozycjonują poszczególne żebra konstrukcji. Gniazda te pozwalają na zmontowanej konstrukcji wykonać solidne spawy pachwinowe przy pomocy robotów spawalniczych. Sposób montażu pokazują zamieszczone poniżej grafiki.

Drugim rozwiązaniem wpływającym na uzyskanie sztywnej konstrukcji są specjalnie ukształtowane blachy węzłowe, które stykają się z płaskownikami pod kątem prostym, co umożliwia wykonanie robotom spawalniczym spawów pachwinowych. Grafiki takich połączeń zamieszczamy poniżej.

PionBox jest lekkim szalunkiem z powodzeniem wykorzystywanym do betonowania: stóp, ław i ścian fundamentowych, belek podwalinowych i ogrodzeniowych, słupów i rdzeni żelbetowych, wieńców, podciągów i żeber stropowych, komór, studzienek i zbiorników.

Zestawienie dostępnych wymiarów płyt zostało pokazane w tabelach poniżej:

Płyty standardowe PionBox
Wysokość płyty Szerokość płyty
  0,20 m 0,25 m 0,30 m 0,35 m 0,40 m 0,45 m 0,50 m 0,55 m 0,60 m 0,90 m
0,90 m
1,20 m
1,50 m
Płyty uniwersalne PionBox PZ
Wysokość płyty Szerokość płyty
  0,60 m 0,70 m 0,90 m (na specjalne życzenie)
0,90 m
1,20 m
1,50 m

PZ - to płyty zintegrowane (grafika płyty i zdjęcie z budowy - poniżej), które posiadają dwa lub trzy rzędy otworów wykorzystywane odpowiednio, do zmontowania szalunku dla wybetonowania wymiarowo dowolnego słupa prostokątnego (skokowo co 5 cm). Dopełnieniem systemu są narożniki wewnętrzne, zewnętrzne, przegubowe i dopasowujące, a także wkładki dystansowe, wsporniki pomostu roboczego, słupki poręczy i wiele elementów złącznych mogących alternatywnie pełnić funkcje montażowe dla płyt i narożników.

Podstawowymi elementami złącznymi są: łączniki PionBox, nakrętki talerzowe o średnicy 70 mm i średnicy 100 mm oraz ściągi o różnych długościach. Uzupełniają je: sworznie PionBox z nakrętką i klinem, sworznie pojedyncze z klinem, sworznie podwójne z klinem, nakrętki blokowe, nakrętki sześciokątne, zaczepy krawędziowe, zaciski sprężynowe, napinacze narożne oraz adaptery do przenoszenia zestawu płyt.

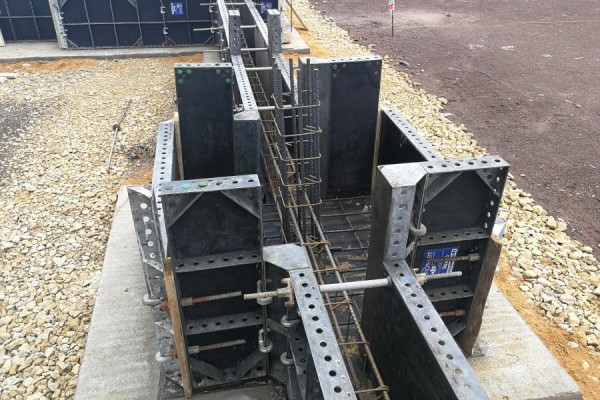

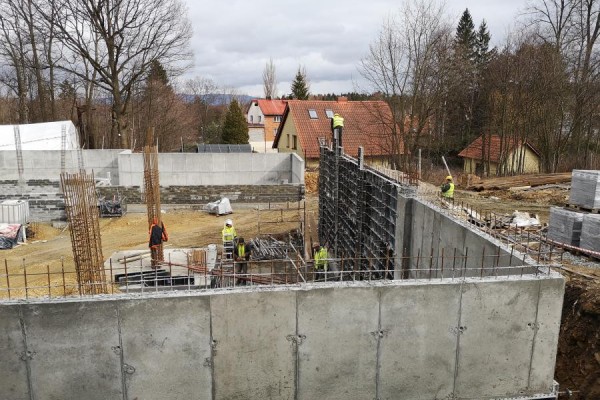

Nasz dział konstrukcyjny może także zaprojektować i wykonać szalunek na specjalne zamówienie klienta. Na zdjęciach poniżej, pokazujemy szalunek do betonowania stóp fundamentowych pod słupy elektryczne wysokiego napięcia oraz sposób wykorzystania zaczepów krawędziowych do montażu szalunków. Poniżej zamieszczamy również kilka zdjęć z budów.

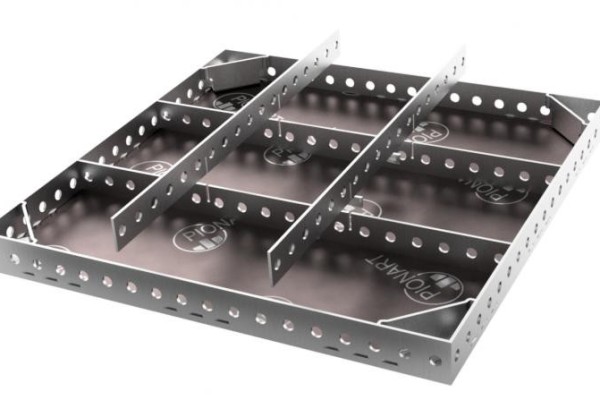

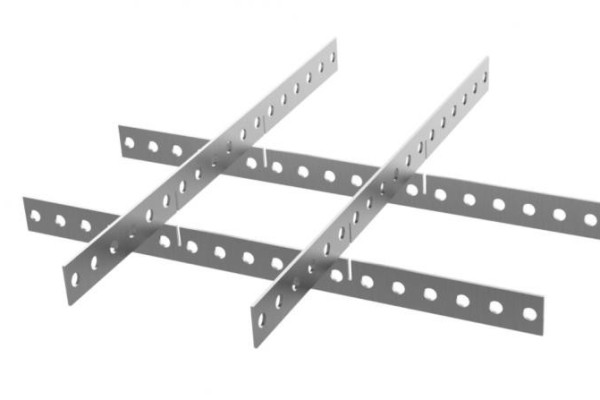

Rozmieszczenie nacięć płaskowników do połączenia krzyżowego zwiększającego sztywność płyty

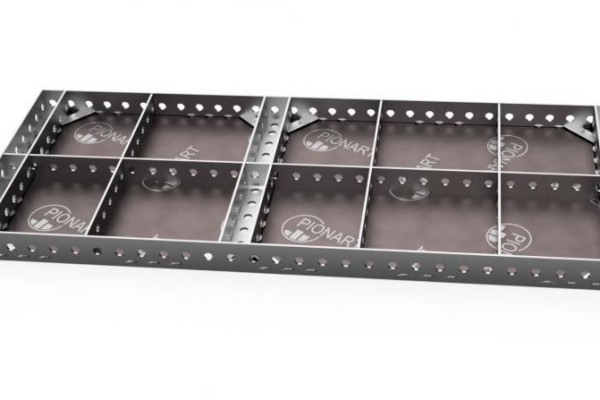

Przykład płyty z widocznymi miejscami połączeń żeber usztywniających konstrukcję płyty

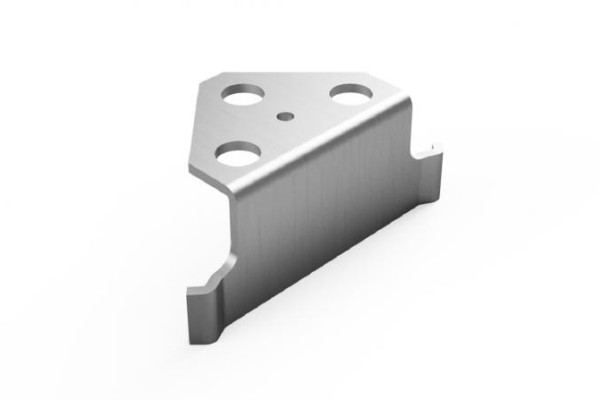

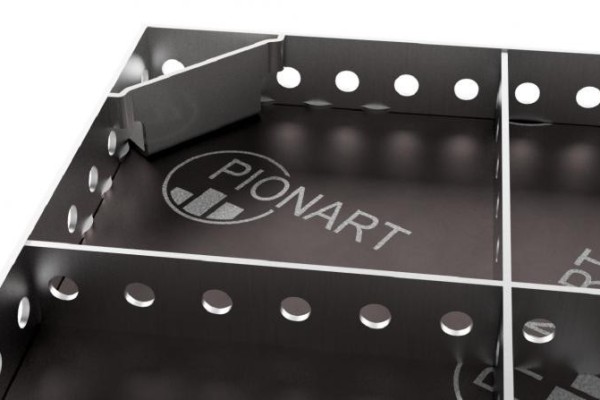

Wizualizacja ukształtowanej blachy węzłowej
Sposób i miejsce połączenia płaskowników obwodowych z końcówkami blachy węzłowej pod kątem 90°
Przykład płyty PZ

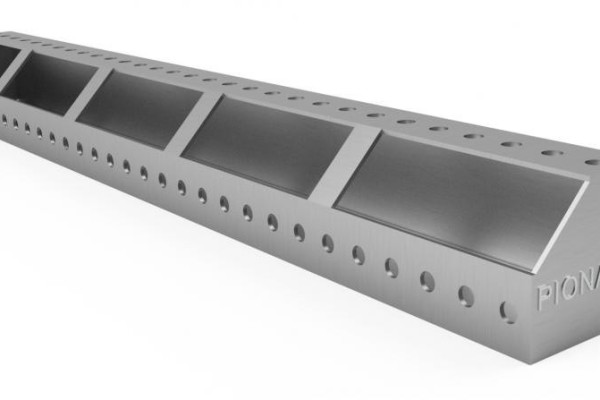

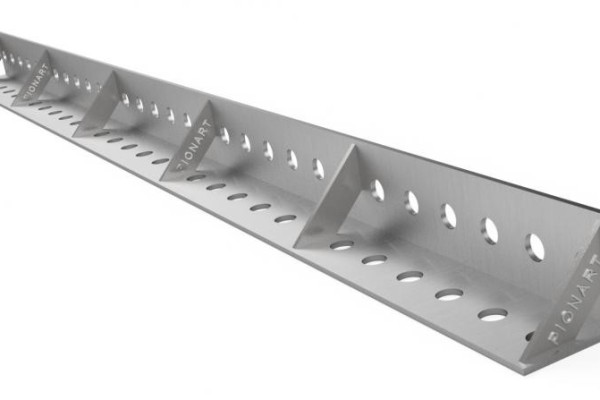

Narożnik zewnętrzny
Narożnik wewnętrzny
Narożnik przegubowy

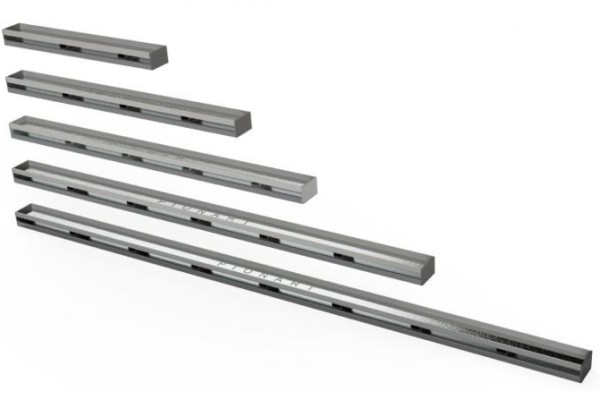

Wkładki dystansowe
Narożnik dopasowujący

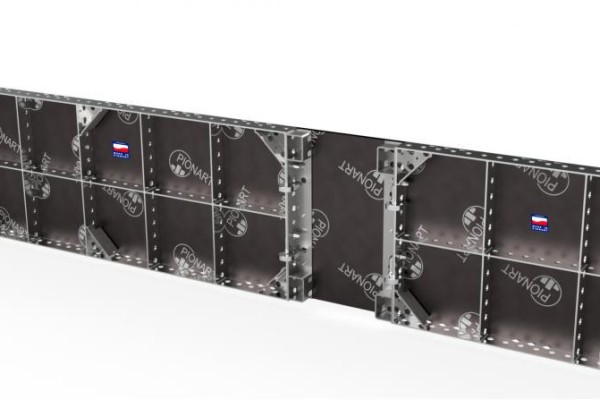

Przykład zastosowania narożników dopasowujących do stworzenia płyty dopasowującej
Przykład zastosowania zaczepów krawędziowych

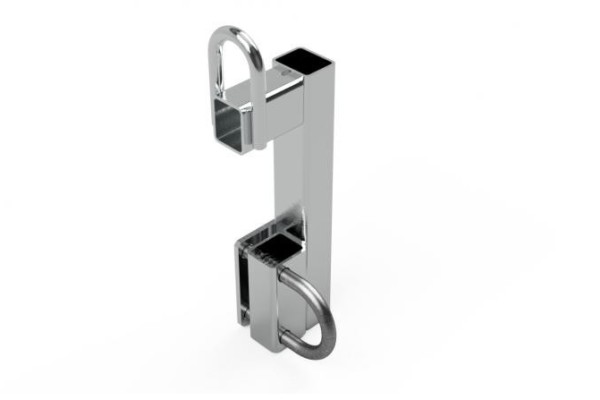

Adapter PionBox

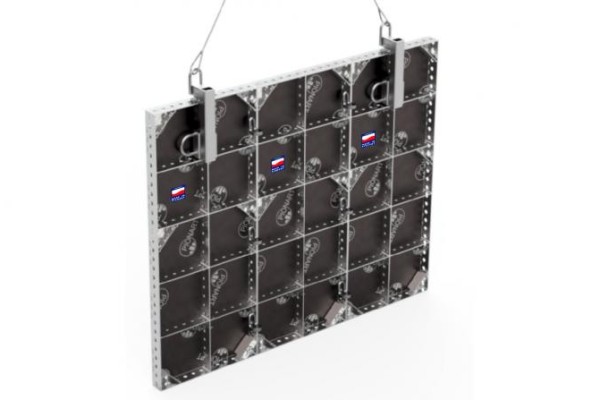

Przykład użycia adapterów PionBox

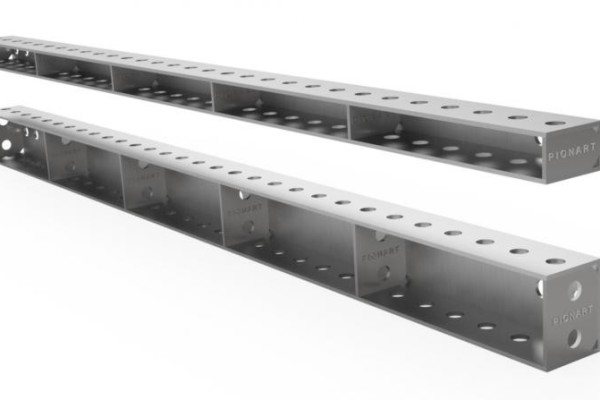

Belki usztywniające

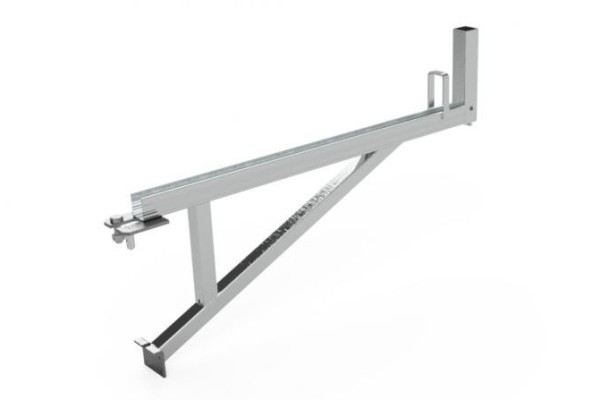

Wspornik pomostu roboczego

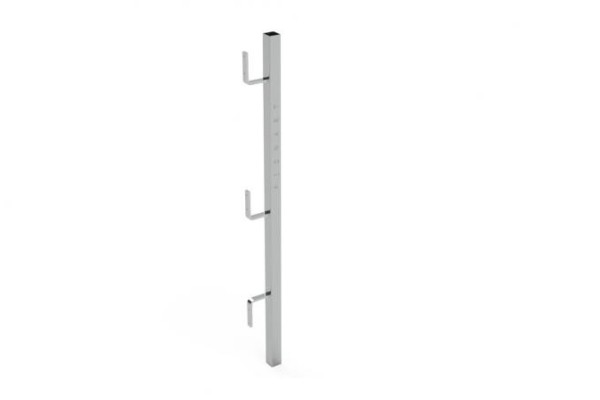

Słupek pomostu roboczego

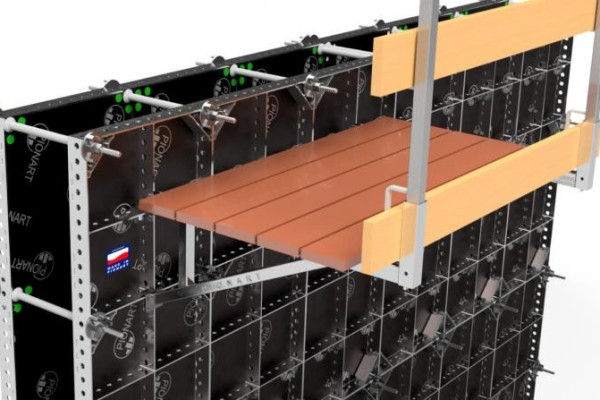

Przykład użycia pomostu roboczego szalunku PionBox

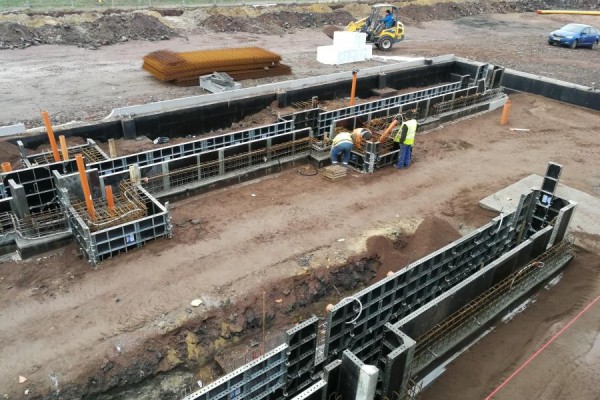

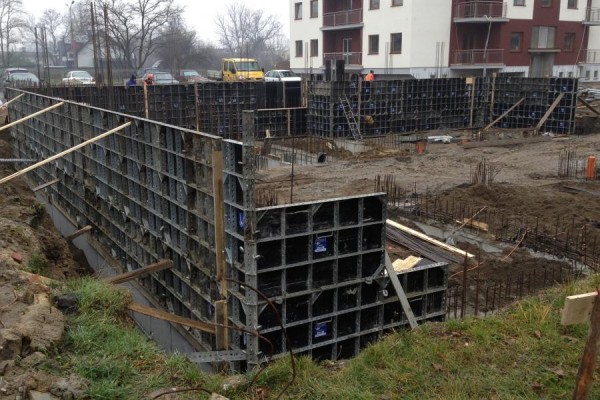

Szalunek standardowy

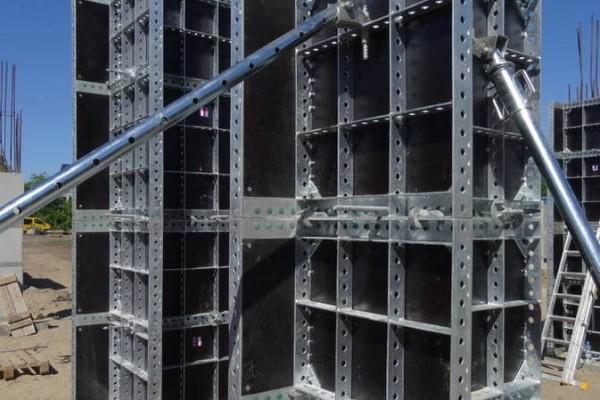

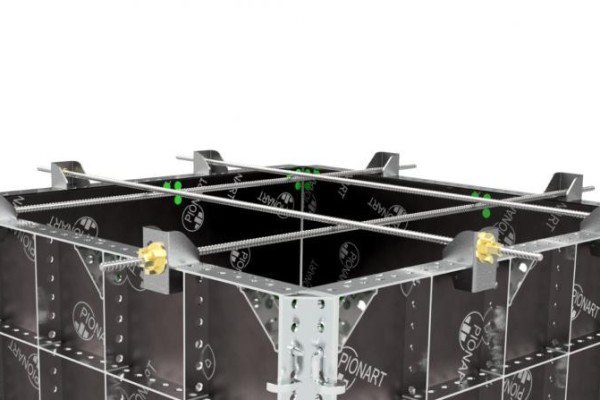

Przykład szalunku słupowego z wykorzystaniem płyt PZ.


Szalunek specjalny

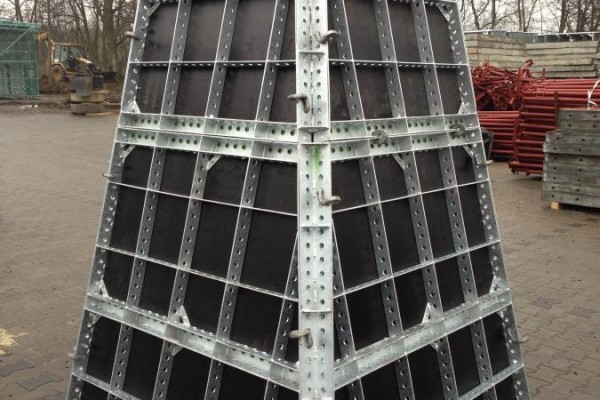

Przykład szalunku specjalnego do betonowania stóp pod słupy wysokiego napięcia. Na zamówienie klienta szalunek zaprojektował i wykonał nasz Dział konstrukcyjny.

Szalunek na zamówienie

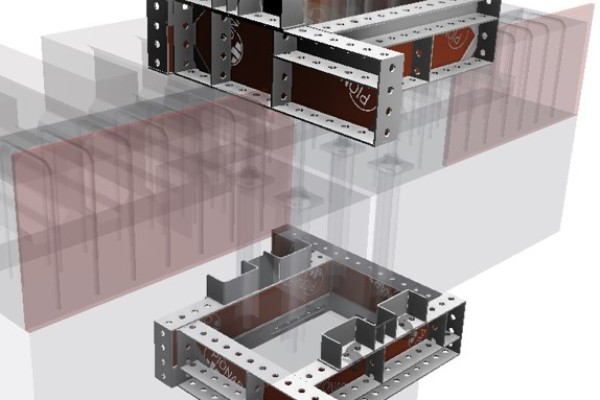

Przykład szalunku do wypełnienia betonem miejsc połączeń słupów i belek prefabrykowanych. Na zamówienie producenta prefabrykatów betonowych szalunek zaprojektował i wykonał nasz Dział konstrukcyjny.

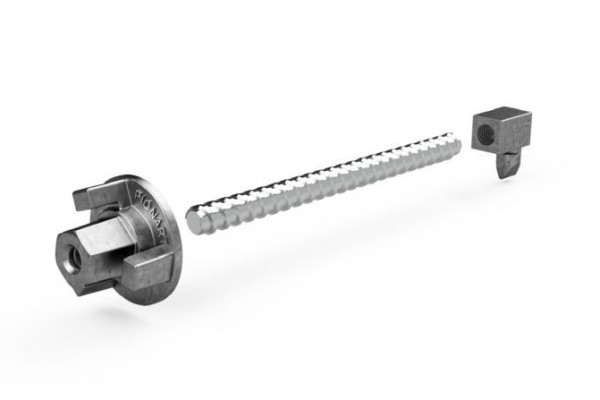

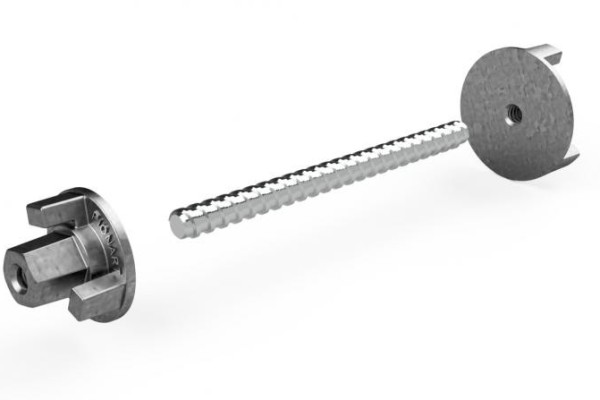

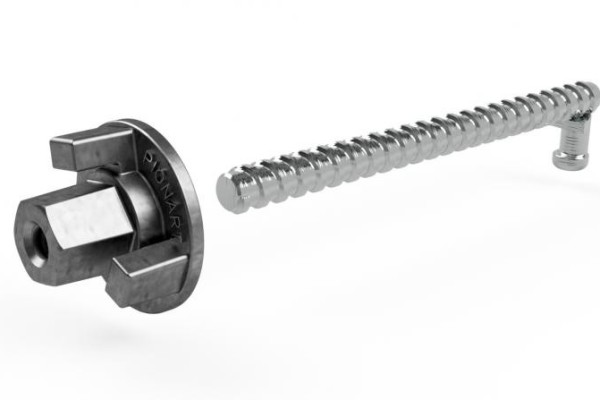

Nakrętka blokowa, ściąg i nakrętka talerzowa

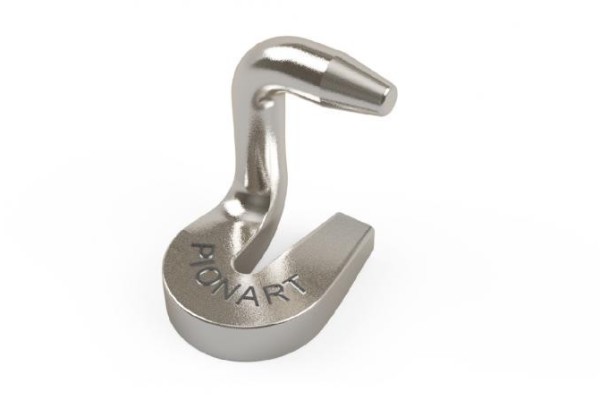

Napinacz narożny PionBox i nakrętka

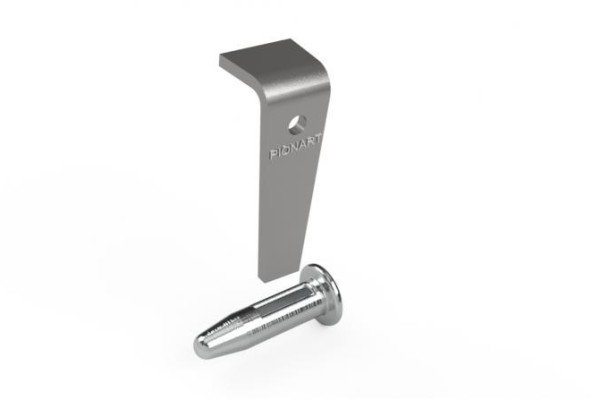

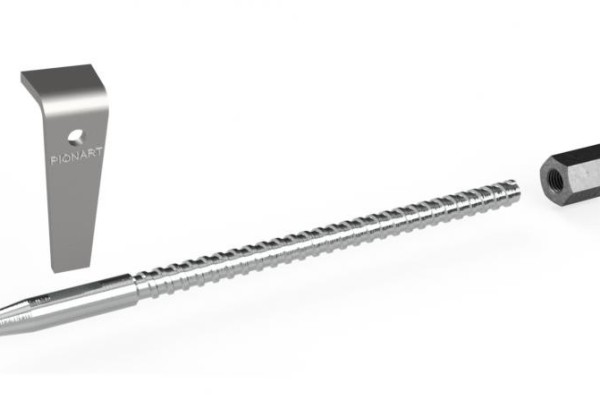

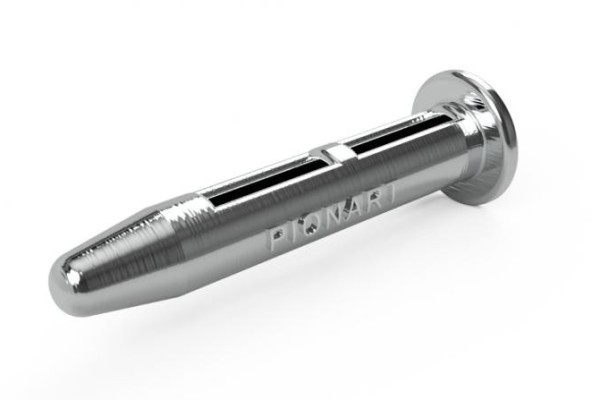

Sworzeń PionBox, nakrętka sześciokątna i klin
Sworzeń PionBox z klinem
Sworzeń podwójny PionBox

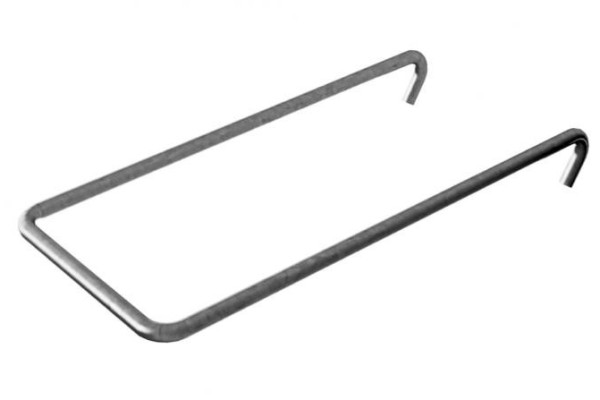

Zaczep krawędziowy PionBox RHiNO
Łącznik PionBox

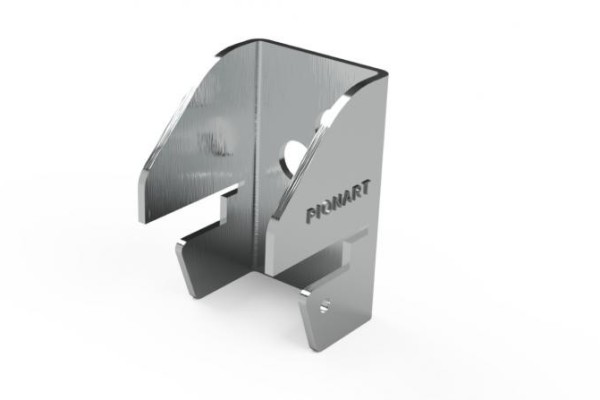

Uchwyt dźwigara
Ściąg szalunkowy z nakrętkami
Nie zastosowano wkładek dopasowujących, wykorzystano sklejkę, rozpórki, zastrzały i kliny drewniane.
Nie wykorzystano podestu roboczego, stwarzając niekomfortową i niebezpieczną sytuację dla pracownika.

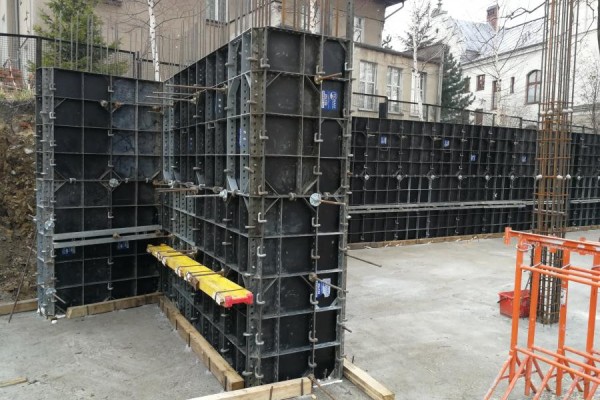

Zastosowano narożniki zewnętrzne.

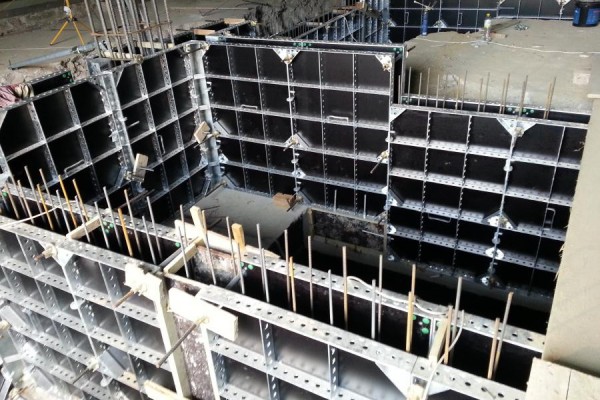

Zastosowano narożniki wewnętrzne, nie wykorzystano wkładek dystansowych tylko krawędziaki drewniane.
Wykorzystano dźwigar H20 i uchwyty dźwigara oraz belkę prostującą.
Miejsca do wypełnienia wkładkami dopasowującymi lub wkładkami dystansowymi.
