Rusztowanie ramowe typ PIONART – model RR-0,8

Rusztowanie ramowe typ PIONART - model RR-0,8 poddane zostało obliczeniom statycznym (w zestawach typowych do wysokości 60 m), wykonanym przez długoletnich pracowników wydziału Budownictwa Politechniki Lubelskiej i z powodzeniem przeszło badania laboratoryjne w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie, a następnie otrzymało certyfikat bezpieczeństwa B nr B/02/003/12. Rusztowanie posiada również Świadectwo ochronne nr 65504 wydane przez Urząd Patentowy RP.

Rusztowanie składa się głównie z komponentów stalowych trwale zabezpieczonych antykorozyjnie poprzez cynkowanie ogniowe.



Cechy charakterystyczne najważniejszych komponentów:

Rama

Na stojaki i kielichy ram stosujemy rury ze stali w gat. S355JRH o znacznie podwyższonych parametrach wytrzymałościowych (granica plastyczności na poziomie 460 – 470 MPa). Dzięki wykorzystaniu tak dobrego materiału możliwe jest zastosowanie rur o grubości ścianki 2,7 mm, na co pozwala najnowsza norma europejska dotycząca rusztowań: PN-EN 12810-1:2010.

Rama w opisywanym wykonaniu jest lżejsza o ok. 2 kg i posiada lepsze parametry niż tradycyjna, wykonana ze stali S235JRH. Zapadki do mocowania poręczy i stężeń podlegają procesowi termodyfuzyjnego cynkowania - metodzie pozwalającej otrzymać powierzchnię zapadki o nieporównywalnie większej gładkości.

Pomost stalowy

​Dzięki zastosowaniu technologii profilowania rolkowego i materiału o odpowiednich parametrach, uzyskano specjalny kształt pomostu z warstwą antypoślizgową, charakteryzujący się dużą sztywnością i wytrzymałością, przy stosunkowo niskiej masie.

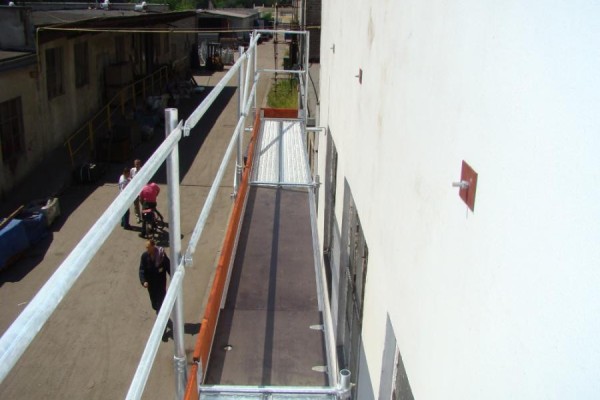

Pomost komunikacyjny

Komunikacja pionowa na rusztowaniu możliwa jest dzięki zastosowaniu aluminiowo-sklejkowych pomostów komunikacyjnych z włazem i drabinką. Do produkcji pomostów stosujemy wodoodporną, antypoślizgową sklejkę z jednostronnym odciskiem siatki (certyfikat zgodności z normą DIN 68705, certyfikat klasy emisji E1). Zastosowanie gładkiego profilu aluminiowego zabezpiecza pomosty przed uszkodzeniem pasami podczas transportu.

Poręcze

Poręcze wykonujemy z rury o średnicy 38 mm i grubości ścianki 1,8mm w gatunku S235. Technologia wykonania obejmuje zagniatanie końcówek rur i okrawanie na wymiar przy użyciu pras mimośrodowych, a następnie cynkowanie ogniowe, które jako jedyna metoda zabezpieczenia antykorozyjnego gwarantuje trwałą ochronę (nie produkujemy poręczy z rur ocynkowanych galwanicznie!).

Klatki schodowe

Aluminiowe schody wraz z poręczami schodowymi i pozostałym osprzętem stanowią doskonałą alternatywę wykonania bezpiecznego i wygodnego pionu komunikacyjnego na rusztowaniu. Szczegółowy opis klatki schodowej rusztowania ramowego typ PIONART - model RR-0,8.

Ponadto system obejmuje wszystkie wymagane przepisami komponenty standardowych zestawów oraz szereg dodatkowych komponentów, takich jak np. konsole, konsole modułowe, ramy uskokowe czy pomosty kątowe, których zastosowanie pozwala na montaż również w przypadku skomplikowanego rzutu czy bryły budynku.

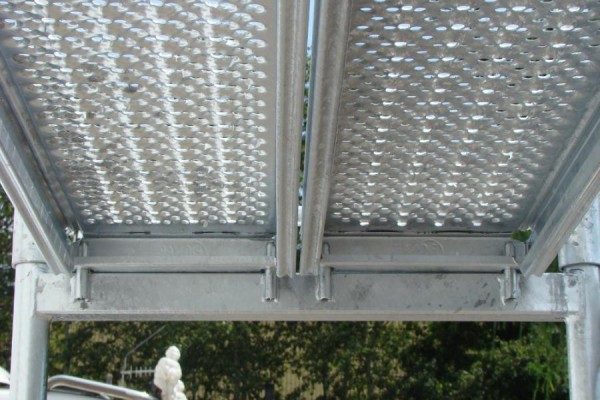

Montaż pomostów

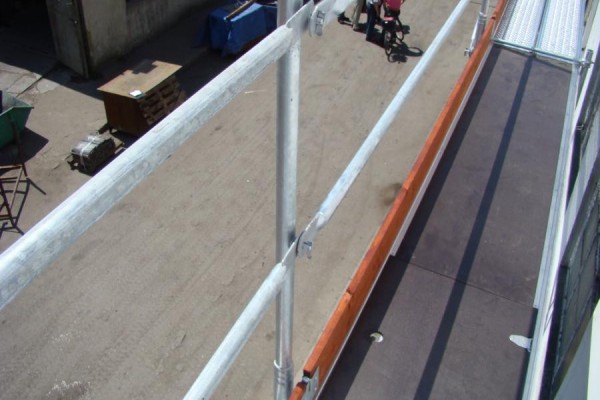

Montaż poręczy

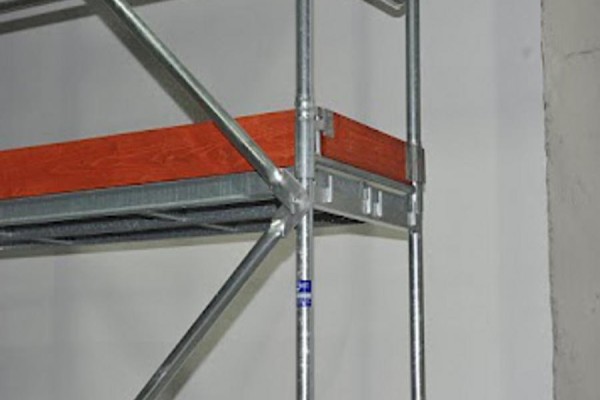

Montaż stężenia ukośnego
Montaż ramki L 0,8 m

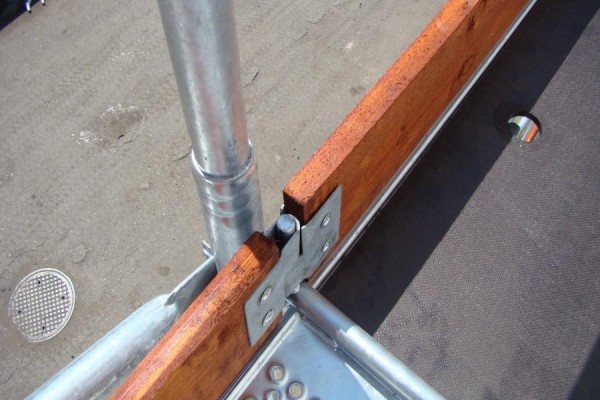

Montaż krawężników
Montaż poręczy poprzecznej

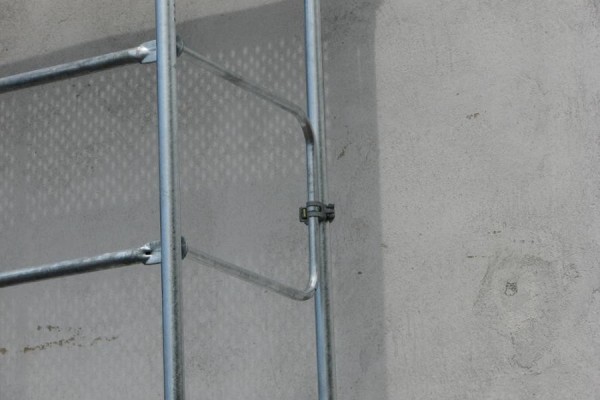

Montaż wspornika monolitycznego

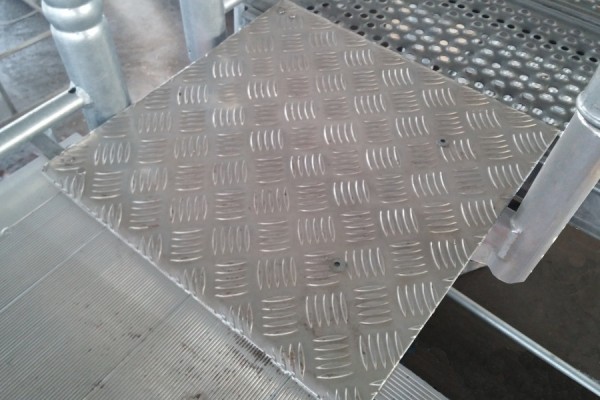

Montaż pomostu przejścia schodowego

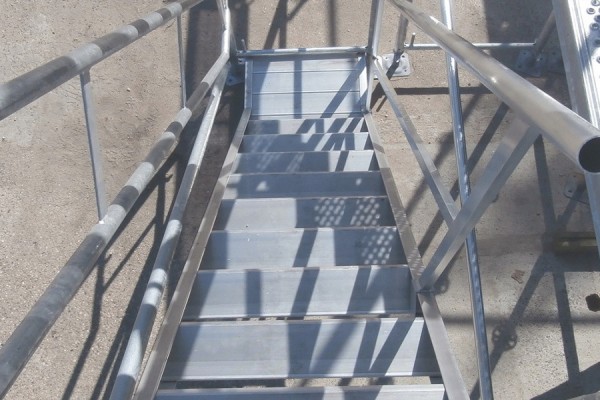

Montaż klatki schodowej
